卧式平衡机
  • 大型万向节平衡机

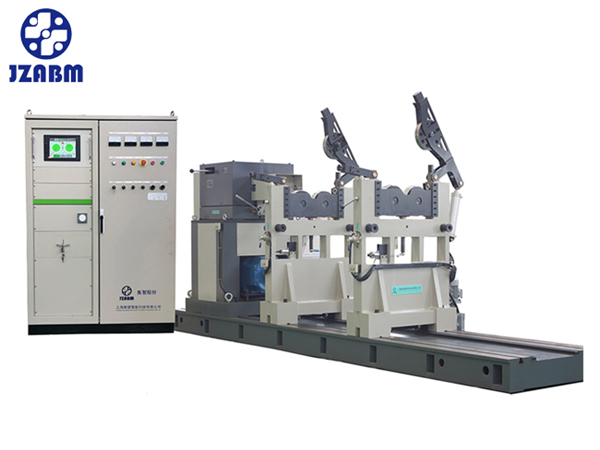

(18吨)万向节平衡机H60U
集智该款大型万向节平衡机本机特别适用于大中型电机转子、水泵转子,离心机转子,大中型鼓风机转子,大中型机床主轴转子,大中型造纸机滚筒转子等的平衡检测

应用范围

集智该款大型“高精度”万向节平衡机被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。 ;



 产品·特点
   Product features

  • 01
    整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。
  • 02
    每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;
  • 03
    严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;
  • 04
    完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

 工件·实例
    EXAMPLES OF WORKPIECE

工件·实例

 技术·参数

   technical parameters


设备参数及型号

H6U

H60U

工件质量范围

9000 kg

18000kg

工件最大直径

2100 mm

2400mm

传动法兰至右支承中心的两支承间距离

300 mm-4250 mm

轴颈范围

标准:φ40-φ180 mm

标准:φ50-φ200 mm

拓展:φ180-φ320 mm

拓展:φ200-φ400 mm

平衡转速(可无级调速)

230/390/685/1090/1680 r/min

电动机功率(直流电机)

22 kw

37 kw

万向节扭矩

2250 N.m

最小可达剩余不平衡量emar

≤1 g.mm/kg

CAB590电测箱最大指示灵敏度

45 g.mm

75 g.mm

HW210电测箱最大指示灵敏度

(平衡转速在>820 r/min时)

15 g.mm

25 g.mm

不平衡量降低率URR

≥90%

备注 以实际机型配置为准
