纺杯平衡机
  • 纺杯平衡机

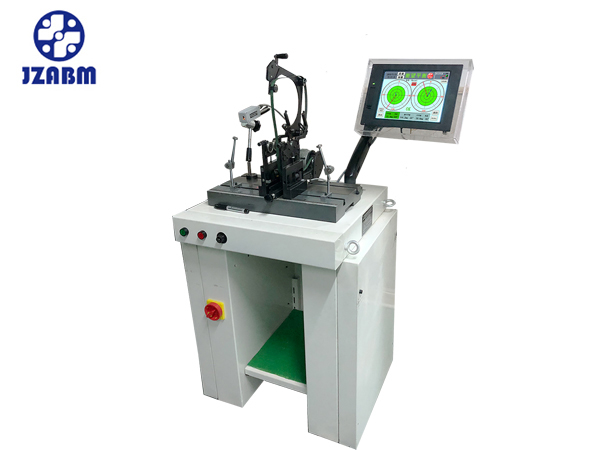

纺杯平衡机
集智H1系小型硬支承卧式纺杯平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一

应用范围

集智该款中型“高精度”小型硬支承卧式平衡机H1系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。



 产品·特点
   Product features

  • 01
    整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。
  • 02
    每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;
  • 03
    严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;
  • 04
    完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

 工件·实例
    EXAMPLES OF WORKPIECE

纺杯平衡机

 技术·参数

   technical parameters


H1BK

H10BK

工件质量范围

10 kg

16

工件最大直径

360 mm

圈带传动处直径范围

10-150 mm

传动法兰至右支承中心的两支承间距离

36 mm-450 mm

轴颈范围

标准:φ5-φ22 mm

标准:φ6-φ30 mm

拓展:φ22-φ50 mm

拓展:φ30-φ70 mm

平衡转速(拖动工件处直径φ100mm时)

0-1500 r/min

电动机功率

0.22 kw

最小可达剩余不平衡量emar

≤0.1 g.mm/kg

CAB590电测箱最大指示灵敏度

0.15 g.mm

0.3 g.mm

HW210电测箱最大指示灵敏度

0.05 g.mm

0.1 g.mm

(平衡转速在>820 r/min时)





不平衡量降低率URR

≥95%

备注:以实际机型配置为准
