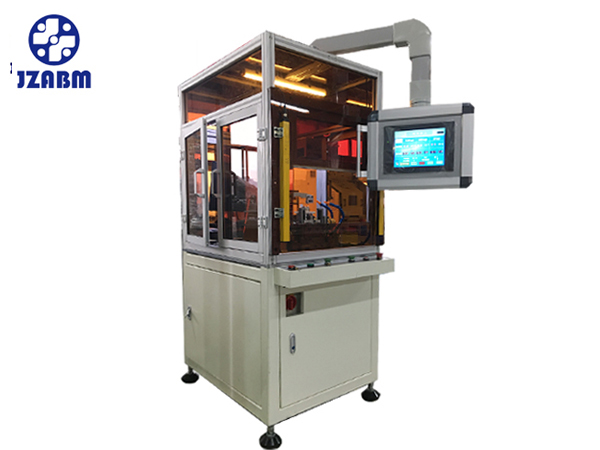

激光自动去重平衡机

集智研发的高精度激光自动去重平衡机是用于测量自驱动类电机转子动平衡的机电一体化设备,采用了以PLC作为主控机,完成转子动平衡测试相关计算及转子相位控制,以触摸屏作为人机交流界面,进行参数的设定以及对机器的操作,使操作变得非常简便。


 视频·演示
   Video presentation

应用范围

集智研发的高精度激光自动去重平衡机是用于测量自驱动类电机转子动平衡的机电一体化设备。


 产品·特点
   Product features
  • 01
    采用硬件滤波电路,以减小外界振动等干扰,可实现高精度测量,最小可达剩余不平衡量:0.1gmm/kg;
  • 02
    本装置的校正方式中采用不平衡量电气调零方式,因此不需要特别制作零不平衡量的标准转子;
  • 03
    使用 PLC 控制并配有功能完善的软件系统,有关设定参数、工件种类等可一次性设定输入完成,以后任意调用即可;
  • 04
    全自主知识产权,特殊产品可支持高度定制化方案解决;


 工件·实例
   Examples of workpiece

激光自动去重平衡机

转子工件类型

激光自动去重平衡机

 技术·参数
   technical parameters

配置参数

设备名称

集智激光自动去重平衡机

主要部件配置

气缸: SMC

伺服电机: 安川

传感器: KEYENCE, 科瑞株洲中航

触摸屏: KEYENCE VT5-X10

控制PLC: KEYENCE KV-3000

步进电机: 东方马达

换型时间

根据转子差异确定

测试设备能力

Cg,Cgk1.33 GRR 10%

良品率

一次修正合格率≧85%,两次修正合格率≧95%

电源

AC380V

气源

0.4~0.6Mpa

工作节拍

 40s(初次测量5S ,激光去重 30S ,再次测量 5秒)

剩余不平衡偏心量

优于国标 G6.3

体积

1012 x700 x 1693mm

备注

以实际机型配置为准
