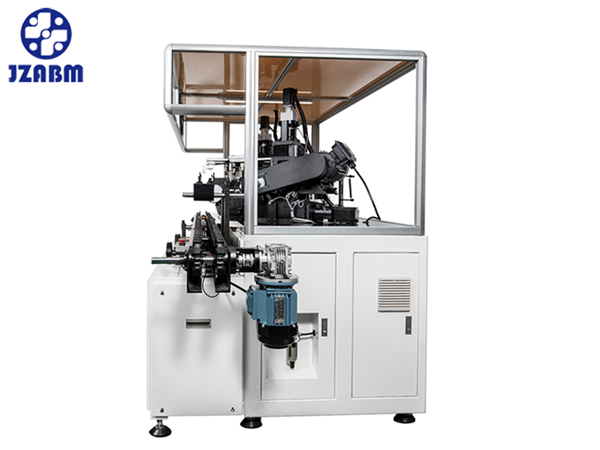

全自动平衡修正机

1、依据工件特点,可角向(倒角上)、径向、轴向的钻孔去重;

2、自动上下料,转子合格判定后自动分离,操作简单;

3.节拍快,精度高,适合大批量生产;

集智该款五工位I型全自动转子动平衡机适用汽车发电机转子的动平衡校正,可兼容部分感应电机等无刷转子的动平衡校正。

 视频·演示
   Video presentation

应用范围

集智该款经济型五工位全自动转子动平衡机适用汽车发电机转子的动平衡校正,可兼容部分感应电机等无刷转子的动平衡校正。





 产品·特点
   Product features

  • 01
    流水线自动上下料,转子合格判定后自动分离,操作简单;
  • 02
    节拍快,效率高,适合大批量生产;
  • 03
    可单机操作,可联全自动转子产线,可配套MES系统;
  • 04
    依据工件特点,可角向(倒角上)、径向、轴向的钻孔去重;

  • 05
    主要电气元件采用品牌元件,设备性能稳定可靠;
  • 06
    软支撑高精度测量系统,测量数据精度高重复性好;
  • 07
    全自主知识产权,特殊产品可支持高度定制化方案解决;
  • 08
    光电式安全防护,出现故障自动报警停机;
 工件·实例
    EXAMPLES OF WORKPIECE

工件实例

发电机全自动转子平衡机

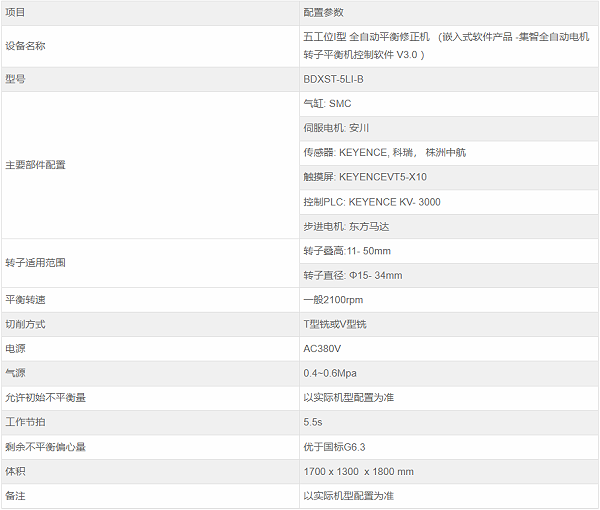

 技术·参数
   technical parameters

项目

配置参数

设备名称

工位I 全自动平衡修正机 (嵌入式软件产品 -集智全自动电机转子平衡机控制软件 V3.0

型号

BDXST-5LI-B

主要部件配置

气缸: SMC

伺服电机: 安川

传感器: KEYENCE, 科瑞 株洲中航

触摸屏: KEYENCE VT5-X10

控制PLC: KEYENCE KV- 3000

步进电机: 东方马达



转子适用范围

转子叠高:11- 50mm

转子直径: Φ15- 34mm

平衡转速

一般2100rpm

切削方式

T型铣   V型铣

电源

AC380V

气源

0.4~0.6Mpa

允许初始不平衡量

根据转子评估

工作节拍

5.5s

剩余不平衡偏心量

优于国标 G6.3

体积

1700 x 1300  x 1800 mm

备注:以实际机型配置为准
