校直机
  • 全自动校直机
  • 全自动校直机
  • 全自动校直机
  • 全自动校直机

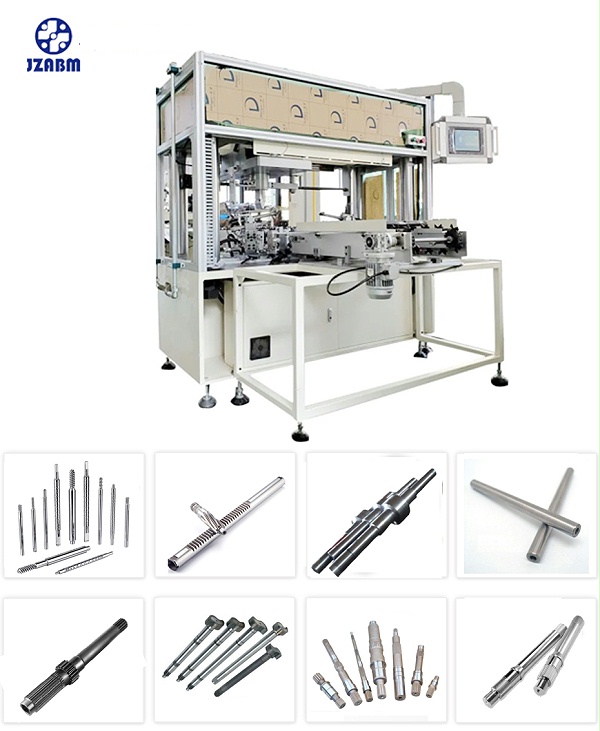

全自动校直机(特殊件 可定制)

1、该款轴类全自动校直机适用于无中心孔类产品进行加工,用于产品热处理过程中所产生的各种弯曲。适用范围广泛,小到各种汽车、高精度办公用品用轴,大到建筑机械用各类轴,都需要进行校直。

2、集智公司在轴类全自动校直机技术的检测实践中,拥有多项专利技术,可以根据客户需求进行设计定做。

 视频·演示


应用范围

集智轴类全自动校直机是用于自动矫正在加工、热处理过程中所产生的各种弯曲。适用范围广泛,小到各种汽车、高精度办公用品用轴,大到建筑机械用各类轴,都需要进行矫正。


 产品·特点
   Product features

  • 01
    测试工装夹具精密设计加工,选用高精度位移传感器保证测试精度;
  • 02
    根据工件弯曲情况实时调整修正量。设备统计工件历史加工记录,自动优化并达到最优加载参数;
  • 03
    超大型数据库系统,不限量存储工件参数,完全满足用户生产需求;
  • 04
    快换工装及夹具,参数化调整换型,同时具有自动对刀功能,提高换型效率;

 工件·实例
    EXAMPLES OF WORKPIECE20200604092123000254/resource/images/1425bb3365b842ecab98ea9a4df3807b_12.jpg

全自动校直机修正进行中

 技术·参数

   technical parameters

项目

内容

轴外径

Φ15mm~φ50mm(可定制)

轴长度

100mm~1000mm(可定制)

测定点数

1~8(可定制)

修正点数

1~8(可定制)

测定精度

测定转速

30~120rpm

测试点最小间距

35mm(可定制)

支撑点最小间距

50mm(可定制)

单次节拍

9s(一测一压)

驱动方式

中心孔、滚轮、圈带等(可定制)

控制方法

PLC(基恩士KV3000)

压力

5~50T(可定制)

油压单位

11kw;210kg/cm²(依据工件设计可变更)(可定制)

电源

380V(三相五线)

重量

2T)(根据实际情况)

尺寸

1900mm*2200mm*800mm(可定制)
