应用范围
集智五工位钻铣全自动平衡机适用短叠高、高平衡要求的357系微电机转子动平衡校正，可兼容部分外径40mm以下无刷转子动平衡校正；可配单独自动流水线，也可联全自动转子生产线；采用P型铣刀，铣削矽钢片或者平衡环去重；
|
项目 |
配置参数 |
|
设备名称 |

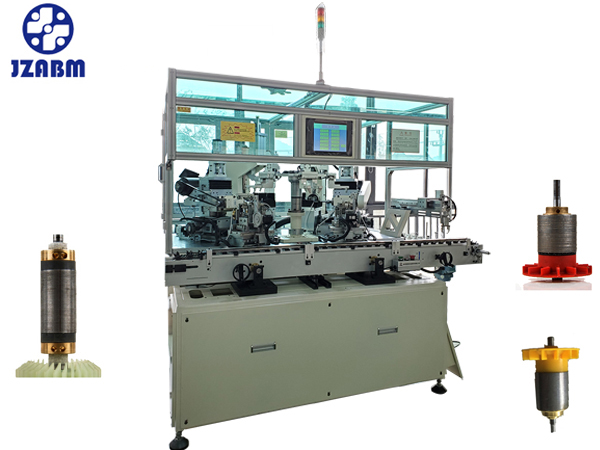

五工位P型钻铣全自动平衡机 （嵌入式软件产品 -集智全自动电机转子平衡机控制软件 V3.0 ） |
|
型号 |
BDXSP-5LI-B |
|
主要部件配置 |
气缸: SMC
伺服电机: 三菱
传感器: KEYENCE, OMRON, 科瑞
触摸屏: KEYENCE 10.4'
控制PLC: KEYENCE KV-3
000
步进电机: 东方马达 |
|
转子适用范围 |
转子叠高:10-
4 0mm
转子直径: Φ15-30mm （加高机型15mm~40mm） |
|
平衡转速 |
1500-2100rpm |
|
切削方式 |
P型铣 |
|
电源 |
AC380V |
|
气源 |
0.4~0.6Mpa |
|
允许初始不平衡量 |
依转子实际情况 |
|
工作节拍 |
6s ~12s |
|
剩余不平衡偏心量 |
优于国标 G6.3 |
|
体积 |
2200 x 13
00 x 1800 mm |
|
备注 |
以实际机型配置为准 |
