卧式平衡机
  • 卧式平衡机

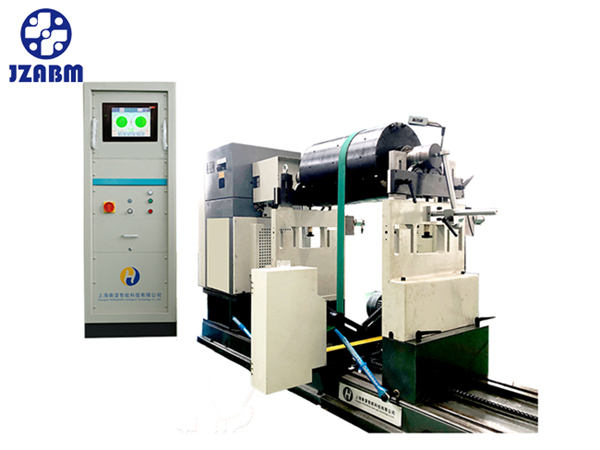

(3吨)卧式平衡机 H40W
集智H4系列平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一

应用范围

集智该款中型“高精度”平衡机H4系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。



 产品·特点
   Product features

  • 01
    整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。
  • 02
    每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;
  • 03
    严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;
  • 04
    完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

 工件·实例
    EXAMPLES OF WORKPIECE

卧式平衡机

 技术·参数

   technical parameters


机器型号

H4U

H40U

H40W

工件最大质量

1000kg

2000kg

3000kg

工件最大直径

Φ1600mm

Φ2100mm

两支承间距离

70~2050mm

70-3050mm

工件轴径范围

标准型

Φ12~Φ100mm

Φ15~Φ120mm

Φ15~Φ120mm

拓展型(选配)

Φ200mm

Φ240mm

Φ120~Φ240mm

Φ200~Φ300mm

万向节扭矩

80/700 N.m

700N.m

平衡转速

0-1250 r/min

电动机功率

4/7.5kW(AC)

7.5kW

电测箱最大指示灵敏度

(转速>820r/min时)

CAB590

7.5g·mm

12g·mm

CAB690

2.5g·mm

4g·mm

床身长度

标准床身

3000 mm

4000 mm

选配床身

4000 mm

20 00 / 3000 mm

限制值

支承刚度Gn2

260×106kg/min2

拖动功率GD2n2

13×106kgm2/min2

39×106kgm2/min2

最小可达剩余不平衡度

 emar

0.5gmm/kg



不平衡量减少



95%



备注:以实际机型配置为准
