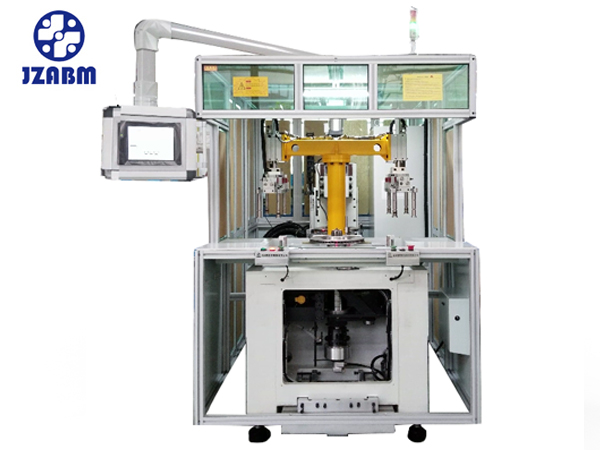

制动盘平衡机

集智该款全自动平衡机适用于制动盘、刹车盘、制动鼓、叶轮等具有中心孔或轴的盘类零部件;

集智全自动刹车盘平衡机精度高,效率高,设备工作节拍(初测+铣削+复测),测试和铣削同时进行;

 视频·演示
   Video presentation

应用范围

集智该款全自动平衡机适用于制动盘、刹车盘、制动鼓、叶轮等具有中心孔或轴的,盘类零部件;



 产品·特点
   Product features
  • 01
    精度高,效率高,设备工作节拍(初测+铣削+复测)可达40秒,测试和铣削同时进行;
  • 02
    单面平衡、圆柱面或端面铣削、快速换型,参数化调整,操作简单,兼容性强;
  • 03
    可单机自动平衡,可联机自动线进行全自动生产,可配套MES系统,实现数据追溯;


 工件·实例
    EXAMPLES OF WORKPIECE

制动盘平衡机

测试机构TESTING MECHANISM

测试时间8~12秒

周向重复定位精度可达250gmm

最小可达剩余不平衡度≤1gmm/Kg

测量转速400~900rpm

立式硬支撑测量

带防护,支持快速换型

测试机构

切削加工机构 Cutting mechanism

采用铣刀

一次去重率>90%

剩余不平衡量小

带有吸尘排屑装置

动力源采用伺服电机,铣刀转速可调

切削加工机构

 技术·参数
   technical parameters
设备名称 制动盘全自动平衡机 (嵌入式软件产品-集智盘状转子全自动平衡修正设备控制软件V1.0)
型号 BPXDX-2W-B
主要部件配置 气缸: SMC
导轨:上银HIWIN
丝杆:银泰PMI
伺服电机: 三菱Mitsubishi、松下Panasonic
传感器: KEYENCE、OMRON、科瑞
触摸屏: KEYENCE 10.4'
控制PLC: KEYENCE KV-3000
切削电机:阿尔法
转子适用范围 工件内孔:Φ54-91mm(可定制)
工件外径:Φ220-410mm
铣削宽度:10-30mm
铣削深度:<=5mm
平衡转速 500-900rpm
切削方式 T型刀外圆铣削
电源 AC380V三相五线制
气源 0.4~0.6Mpa
工作节拍 30-40s
剩余不平衡偏心量 优于国标 G6.3
体积 2300x1500x2100mm(长*宽*高)
备注 以实际机型配置为准切削方式
